Repousser les limites de l'Oric : cinq extensions expérimentales pour la carte LOCI

Comment un émulateur cycle-exact sert de banc d'essai matériel — avec l'ABI, les registres et les schémas.

Par bmarty · Phosphoric

À propos des photos. Les illustrations de la carte LOCI proviennent de la documentation matérielle officielle de sodiumlb (loci-hardware) et appartiennent à leur auteur.

1. Le contexte matériel

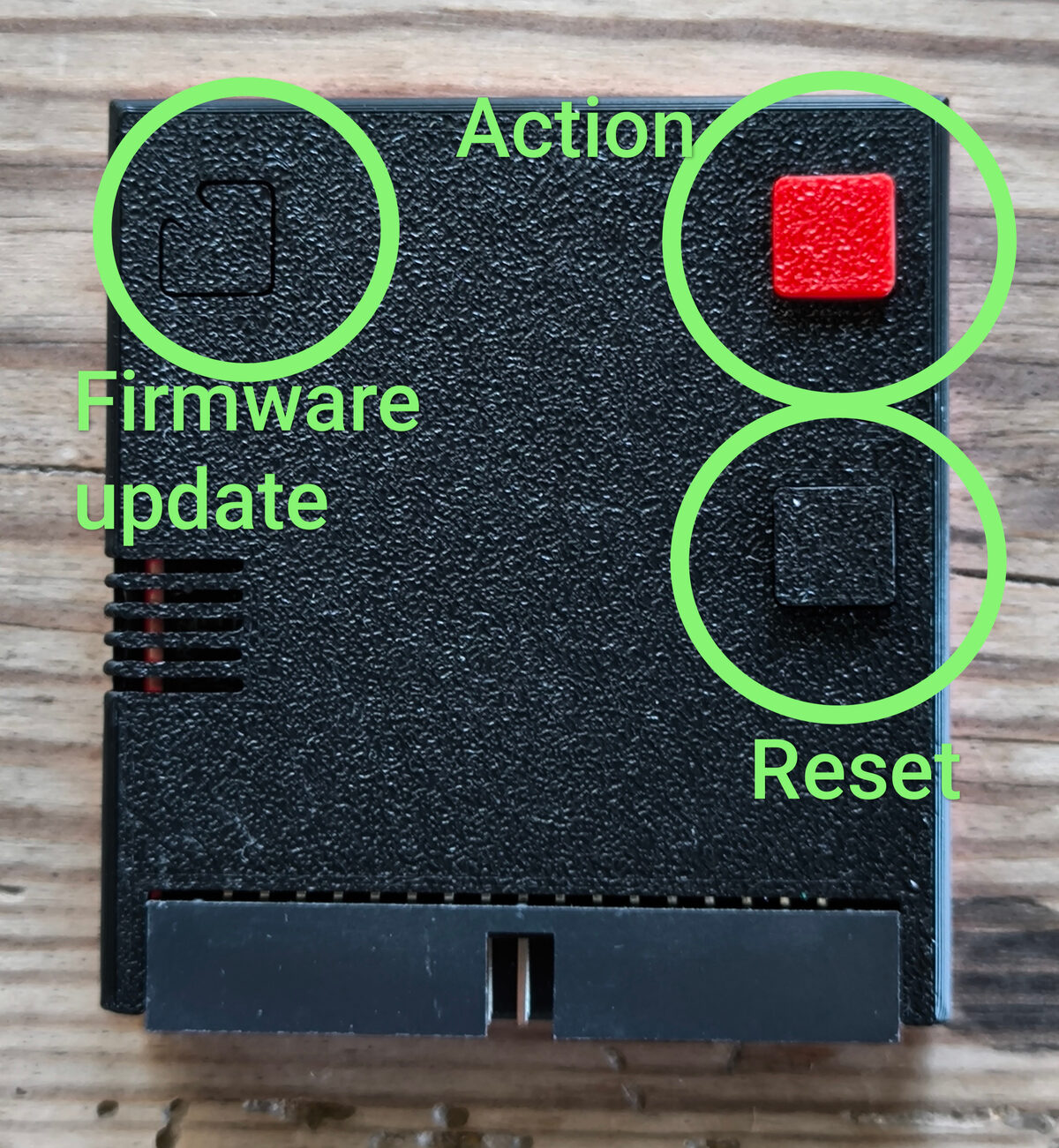

La carte LOCI dans son boîtier imprimé, vue de dessus : boutons Action (rouge), Reset et mise à jour firmware.
La carte LOCI (RP2040/RP2350 + MIA) dans son boîtier — boutons Action, Reset et mise à jour firmware. Illustration : sodiumlb / loci-hardware.

L'Oric-1 et l'Atmos (1983) reposent sur un MOS 6502 à 1 MHz, 64 Ko d'espace d'adressage dont le haut ($C000-$FFFF) est occupé par la ROM BASIC. Pas de multiplication câblée, pas de banques mémoire, pas de stockage moderne : tout passe par le bus d'extension en fond de machine.

La carte LOCI (Lovely Oric Computer Interface) de sodiumlb se branche sur ce bus. Techniquement, c'est un dérivé du Picocomputer 6502 (RP6502) : un microcontrôleur RP2040 (un Raspberry Pi Pico) joue le rôle d'un MIA (Media Interface Adapter) qui s'expose à l'Oric comme un périphérique d'entrées/sorties. Il émule lecteurs de disquettes et cassettes, gère une carte SD et joue le rôle d'hôte USB — c'est par ce port USB qu'un modem Wi-Fi (dongle séparé, le PicoWiFiModemUSB) ou un périphérique HID (souris, manette) se branche ; le Wi-Fi n'est pas embarqué sur la carte LOCI elle-même. Deux surfaces d'adressage nous intéressent ici :

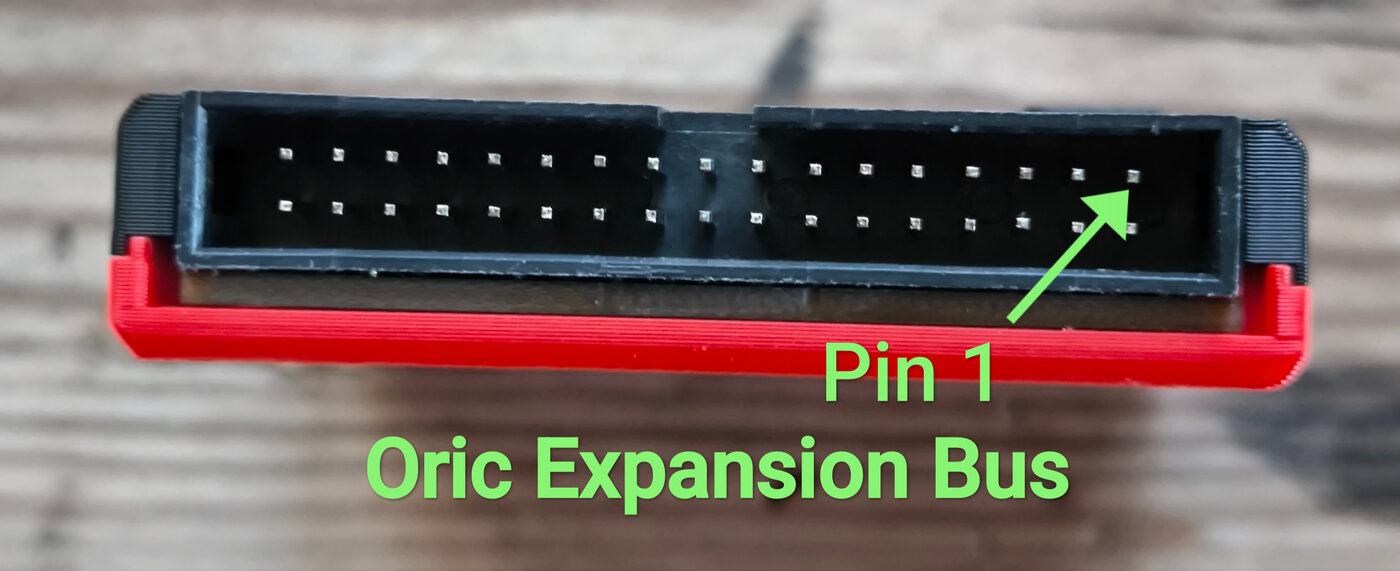

Connecteur du bus d'extension Oric de la carte LOCI, avec la broche Pin 1 repérée.
Le connecteur du bus d'extension Oric de la LOCI (broche Pin 1 repérée) — c'est par là que la carte s'enfiche en fond de machine. Illustration : sodiumlb / loci-hardware.
         Espace d'adressage Oric (64 Ko)
   $0000 ┌──────────────────────────────┐
         │ RAM                          │
   $0300 ├──────────────────────────────┤
         │ VIA 6522        $0300-$030F  │
   $0310 │ Microdisc WD1793 $0310-$031F │
         ├──────────────────────────────┤
   $0380 │ ACIA 6551 (LOCI) $0380-$0383 │ ← console série / modem
         ├──────────────────────────────┤
   $03A0 │ MIA (LOCI)      $03A0-$03BF  │ ← fenêtre API 32 octets
         ├──────────────────────────────┤
   $C000 │ ROM BASIC       $C000-$FFFF  │ ← cible de l'overlay de banque
   $FFFF └──────────────────────────────┘
Mappage I/O de l'Oric vu par la carte LOCI.

L'émulateur Phosphoric (cycle-exact, C11) reproduit fidèlement cette carte, ce qui autorise une démarche rare : écrire la spec d'une extension, la coder, et la valider par des tests déterministes — avant de toucher au fer à souder. Détail qui compte : l'auteur possède une carte LOCI, mais pas d'Oric. Le banc logiciel n'est pas un luxe, c'est la seule salle d'essai.

2. L'ABI fastcall — comment le 6502 appelle la carte

Tout repose sur une fenêtre de 32 registres en $03A0-$03BF (le MIA). Voici la carte réelle des registres utilisés par l'ABI (noms fidèles au firmware) :

 Offset  Adresse  Registre          Rôle
 ------  -------  ----------------  ------------------------------------------
  $00    $03A0    CONS_FLAGS        bit7 = TX libre, bit6 = RX prêt
  $01    $03A1    CONS_TX           écriture console (UART)
  $02    $03A2    CONS_CHAR         lecture console (consomme l'octet)
  $0C    $03AC    API_STACK         pointeur de xstack (pile d'arguments)
  $0D    $03AD    API_ERRNO_LO      errno bas
  $0E    $03AE    API_ERRNO_HI      errno haut
  $0F    $03AF    API_OP            ← ÉCRIRE ICI déclenche l'opération
  $12    $03B2    BUSY              bit7 = carte occupée
  $14    $03B4    API_A             valeur de retour A
  $16    $03B6    API_X             valeur de retour X
  $18    $03B8    API_SREG          retour 16 bits (SREG)
Registres MIA de l'ABI (extraits de include/io/loci.h).

Le protocole d'appel (fastcall) tient en quatre temps :

   6502 (Oric)                         MIA (LOCI, µC)
   ───────────                         ──────────────
   1. push args ──► xstack ($03AC)
   2. set A/X (paramètres directs)
   3. write op ──► API_OP ($03AF) ───► déclenche le handler
                                       ├─ BUSY=1
      poll BUSY ($03B2) ◄──────────────┤  exécute
                                       └─ BUSY=0, remplit API_A/X/SREG, ERRNO
   4. read API_A/API_X ($03B4/$03B6) ◄─ résultat
Séquence d'un appel fastcall LOCI.

Chaque valeur d'opcode encore libre est un point d'entrée pour une nouvelle fonction. Les opérations standard vont de $01 à $98 (horloge, open/read/lseek, répertoires, montage d'images, TAP…). C'est dans les opcodes inutilisés que se logent nos cinq extensions :

  $A7  SET_BANK        banque commutable 16 Ko      (--loci-bank)
  $A8  STREAM_BANK     streamer d'assets            (--loci-bank)
  $A9  MATH            coprocesseur arithmétique    (--loci-coproc)
  $AA  ACIA_RELIABLE   mode ACIA fiable (seqlock)   (mode opt-in)
       + acia_stat_checked : handshake RX lossless  (--loci-acia-rx-nag)

Garde-fou by design. Sans le drapeau d'activation correspondant, l'opcode renvoie ENOSYS (errno 13) — exactement comme un firmware non patché. Le logiciel Oric peut donc détecter la présence de l'extension et retomber sur ses propres routines. Le comportement par défaut de la LOCI reste strictement celui du matériel d'origine.

3. Coprocesseur arithmétique — $A9

Le problème. Le 6502 n'a ni multiplication, ni division, ni flottant câblés. Chaque opération est une routine logicielle : lente, volumineuse, coûteuse en cycles. Sur une machine à 1 MHz, une multiplication 16×16 se compte en centaines de cycles.

L'idée. Déléguer le calcul au microcontrôleur de la carte, bien plus rapide, via l'ABI fastcall existante — un seul opcode $A9, le sous-code d'opération dans API_A, les opérandes sur la xstack, le résultat dans API_A/SREG.

   ; exemple conceptuel : A×B via le coprocesseur
   LDA #<op_mul  : STA API_A     ; sous-code d'opération
   ... push A, B sur la xstack ($03AC)
   LDA #$A9      : STA API_OP     ; déclenche MATH
   ; poll BUSY, puis lire le résultat 32 bits dans SREG

L'implémentation. Un fichier isolé, src/io/loci_math.c (op_math), branché sur le dispatch. Entiers, flottants, opérations vectorielles. Gaté par --loci-coproc. Couverture : 23 tests déterministes (vecteurs entiers, flottants, cas limites). Zéro aléatoire — mêmes entrées, mêmes sorties, condition d'un banc reproductible.

4. Mode ACIA fiable — $AA (seqlock + ACK)

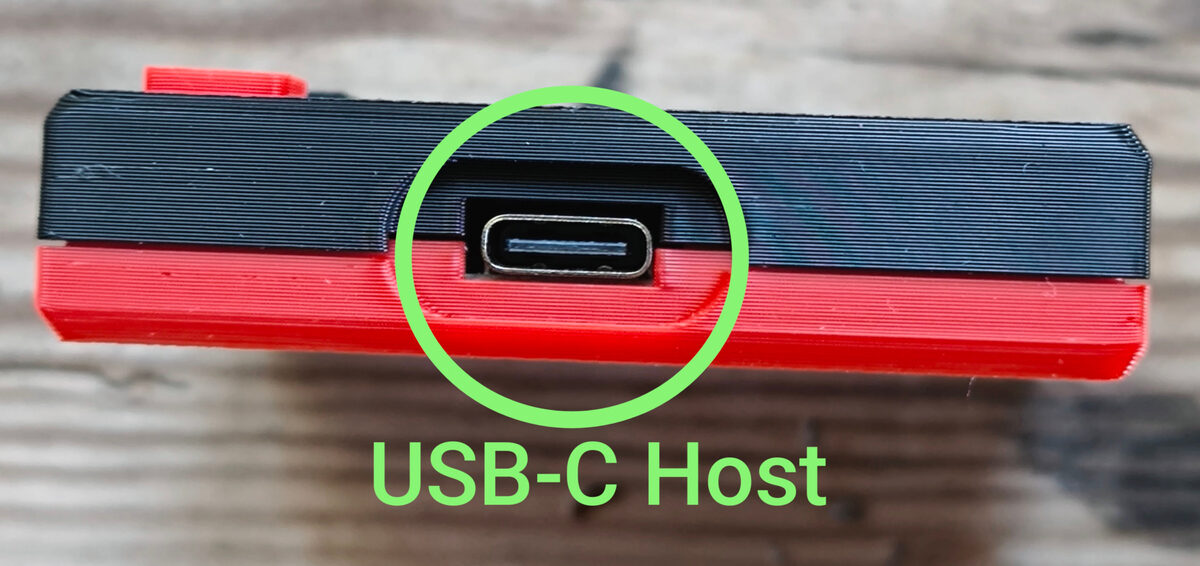

Port USB-C hôte de la carte LOCI, entouré, sur la tranche du boîtier.
Le port USB-C hôte de la LOCI — c'est là que se branche le dongle modem Wi-Fi (PicoWiFiModemUSB), celui qui sature l'ACIA à haut débit. Illustration : sodiumlb / loci-hardware.

Le problème. L'ACIA 6551 réel a un travers connu : si le 6502 ne lit pas le registre de données à temps, l'octet reçu est écrasé par le suivant. À haut débit — un modem Wi-Fi, par exemple — on perd des octets, et le lien devient inexploitable. C'est fidèle au silicium, mais handicapant.

La solution : un seqlock. Un compteur de séquence de réception et un accusé côté 6502. L'octet n'est consommé qu'une fois acquitté — jamais perdu, même si la lecture tarde ou rate.

     Réception classique 6551 (destructive)
     ─────────────────────────────────────
     RX octet1 ──► RDR   (6502 n'a pas lu…)
     RX octet2 ──► RDR   ✗ octet1 ÉCRASÉ, perdu

     Mode fiable $AA (seqlock + ACK)
     ───────────────────────────────
        RXSEQ $0384  (compteur, incrémenté à chaque octet présenté)
        RXACK $0385  (accusé écrit par le 6502)

     RX octet1 ─► présente, RXSEQ++          consommé := (RXACK == RXSEQ)
     6502 lit octet1, écrit RXACK = RXSEQ ─► octet1 acquitté → avance
     RX octet2 ─► présente seulement si acquitté  ✓ aucun octet perdu
Réception 6551 destructive vs mode fiable par seqlock.

Le canal d'émission reste inchangé (toujours fiable). État porté par loci_t (acia_reliable, acia_rx_seq, acia_rx_presented), opcode $AA, activation via API_A bit0. Couverture : +7 tests (test-loci-acia-miss, 13 → 20) — DATA non destructif, consommation ACK-gated, seqlock multi-octets dans l'ordre, et surtout survie à un raté de lecture.

4bis. Handshake RX lossless — acia_stat_checked (--loci-acia-rx-nag)

Raffinement adjacent, calqué sur le firmware réel (feature/acia-rx-lossless). Sur le vrai LOCI, l'/IRQ de l'ACIA est un signal de niveau, pas une impulsion. On modélise ce niveau par un « nag » : tant que l'octet n'a pas été lu (stat_checked faux), l'interruption est ré-émise périodiquement (défaut : tous les 1000 cycles), puis se tait dès que le 6502 a consulté le registre d'état.

   RDRF=1 (octet dispo) ──┐
                          │  nag: deassert+assert /IRQ tous les 1000 cyc
   /IRQ  ▁▔▁▔▁▔▁▔▁▔▁▔▁▔▁▔ │  tant que  RDRF && !stat_checked && RX-IRQ activée
                          │
   6502 lit STATUS ───────┘  stat_checked = true  ──►  /IRQ silencieux
Le « nag » modélise l'IRQ de niveau du 6551 réel.

Sans --loci-acia-rx-nag, l'ACIA reste strictement un 6551 (pas de nag). Couverture dans test-loci-acia-miss : nag observé avant acquittement, silence après, buffer vide ⇒ aucune IRQ.

5. Banque commutable de 16 Ko — $A7 (--loci-bank)

Le problème. Comment donner plus de mémoire à une machine dont l'espace est saturé par la ROM ?

La solution. Superposer temporairement 16 Ko de la RAM de la carte (xram) dans la fenêtre $C000-$FFFF, là où siège la ROM.

        $A7 désactivé                 $A7 EN | SEL=n
   $C000 ┌───────────┐          $C000 ┌───────────────┐
         │ ROM BASIC │   ─────►        │ xram[n*0x4000]│  overlay (lecture)
   $FFFF └───────────┘          $FFFF  └───────────────┘
                                       └─ ROM intacte DESSOUS (non écrasée)
   base xram = SEL * 0x4000 ; SEL clampé à 0..3 (comme mia_set_bank)
Overlay de banque non destructif sur la fenêtre ROM.

Le point clé : overlay non destructif. La banque prend priorité en lecture (et pour l'inspection mémoire) sans jamais écraser le tableau ROM. Une désactivation restaure la machine octet pour octet. L'ancienne approche prototype par memcpy + sauvegarde a été abandonnée au profit de cette superposition propre (memory_set_loci_bank() dans memory.c).

Double mode via reset. L'activation par $A7 EN déclenche un reset : le 6502 relit son vecteur $FFFC depuis la banque (on peut donc booter du code de banque). Le hot-swap (utilisé par le streamer $A8) bascule au contraire sans reset CPU — prérequis absolu du double-buffering. Couverture : test-loci 170/170 (+4 : enable/état, disable, gaté OFF → ENOSYS, clamp SEL 15→3) et un test-loci-bank-e2e bout-en-bout.

6. Streamer d'assets — $A8

L'idée. Une fois la banque en place, y déverser des données depuis un fichier (flash ou carte SD) en un seul fastcall : lseek(SEEK_SET) + read → banque 16 Ko, avec mapping optionnel en $C000-$FFFF. Un logiciel Oric peut alors dépasser les 48 Ko utiles : overlays, décors, niveaux à la demande.

   Double-buffering (dépasser 48 Ko sans reset)
   ─────────────────────────────────────────────
   $A8 MAP=0 SEL=1 ─► précharge la banque 1 (invisible)   ┐ pendant
   (le 6502 continue d'exécuter/afficher la banque 0)      ┘ ce temps
   $A8 MAP=1 SEL=1 ─► bascule banque 1 en $C000 (hot-swap, PC intact)
Streaming + double-buffering d'assets.

Détails : API_A bit7 = MAP, bits3:0 = SEL (0..3 valides ; >3 = EINVAL, pas de clamp contrairement à $A7). Arguments sur la xstack LIFO (len, dst, off, fd), écriture bornée à la taille de banque, retour AX = octets lus. Deux chemins de lecture : fichier hôte et image SD. Réutilise l'opt-in --loci-bank.

7. Le modèle de tearing — la question des deux cœurs

L'extension la plus subtile, et la plus honnête intellectuellement.

La question. Quand on bascule une banque pendant qu'un cycle de bus est en cours, que latche le 6502 ? Sur l'émulateur mono-thread, le swap est atomique : invisible, la question ne se pose pas. Mais le matériel réel a deux cœurs ; un swap concomitant d'un accès mémoire peut produire un tearing.

La réponse : modéliser explicitement le pire cas. Avec --loci-bank-tearing, un hot-swap $A8 MAP concomitant d'une course de bus PHI2 perdue fait latcher l'open-bus au 6502 sur la première lecture de la fenêtre (comportement one-shot), puis la banque prend le relais.

   Cycle bus PHI2  ─┬─ course gagnée ─► banque servie proprement (atomique)
                    │
                    └─ course PERDUE ─► 1re lecture = OPEN-BUS (valeur latchée)
                                        puis  ─► banque   (one-shot consommé)
   (réutilise loci_mia_serve_lost_sampled + jitter seedé, déterministe)
Modèle de tearing : course PHI2 perdue → open-bus one-shot.

Le test associé est auto-diagnostiquant : il vérifie d'abord la précondition (la course est bien perdue), puis que le modèle arme le drapeau de tearing, puis que le one-shot est consommé. Un build incomplet échoue désormais sur une assertion claire plutôt qu'un cryptique torn != pat[0]. Déterministe (jitter 0) : trois builds propres, résultats identiques. test-loci-bank-e2e 8/8.

8. Ce que l'exercice apprend

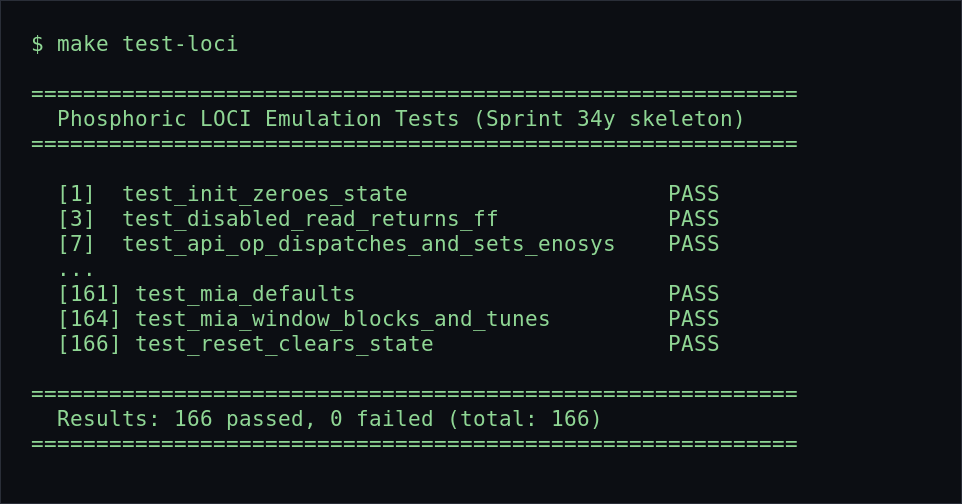

Sortie terminal de la suite test-loci de Phosphoric : 166 tests passés, 0 échec.
Phosphoric exécutant la suite test-loci — le banc de prototypage headless. Sortie réelle de la branche stable (main, 166/166) ; les cinq extensions portent le total à 170 sur la branche experiment.

Cinq extensions, cinq additions minimales à une ABI existante, zéro régression sur le comportement par défaut. Chacune est réversible (drapeau à l'appui), gatée ENOSYS sans son opt-in, et adossée à des tests déterministes.

Le vrai enseignement tient peut-être là : sur une machine de 1983, la difficulté n'est pas d'imaginer des fonctions modernes, mais de les greffer sans trahir le comportement d'origine — et de le prouver avant de sortir le fer à souder.

L'émulateur cycle-exact cesse d'être un simple musée jouable : il devient un banc de prototypage matériel. On y écrit la spec, on y code l'extension, on y passe les tests… et le silicium n'arrive qu'en dernier, cahier de recette déjà rempli.

Les cinq extensions vivent sur la branche experiment/loci-coproc-acia-reliable de Phosphoric — opt-in, réversibles, hors version stable. À tester, critiquer, améliorer.
